一、产品概述
YO-LC4拉压传感器采用合金材料，S型结构,拉压均可使用，采用先进的密封工艺，密封等级IP65，可应用于高湿度环境，具有优越的抗扭抗侧抗偏载能力。应用于皮带秤、料斗秤、机电结合秤、吊钧秤及各种工程装置的测力。
二．产品用途
广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力系统。
三．产品特点
采用S型梁结构，拉、压均可使用。测量精度高、稳定性好、输出对称性好。
四．技术参数
参数 | 单位 | 技术指标 | 参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.03 |
非线性 | ≤%F·S | ±0.03 | 工作温度范围 | ℃ | -20℃～+80℃ |
滞后 | ≤%F·S | ±0.03 | 输入电阻 | Ω | 350±20Ω |
重复性 | ≤%F·S | ±0.03 | 输出电阻 | Ω | 350±5Ω |
蠕变 | ≤%F·S/30min | ±0.03 | 安全过载 | ≤%F·S | 150% F·S |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ(50VDC) |
零点温度系数 | ≤%F·S/10℃ | ±0.03 | 推荐激励电压 | V | 10V-15V |

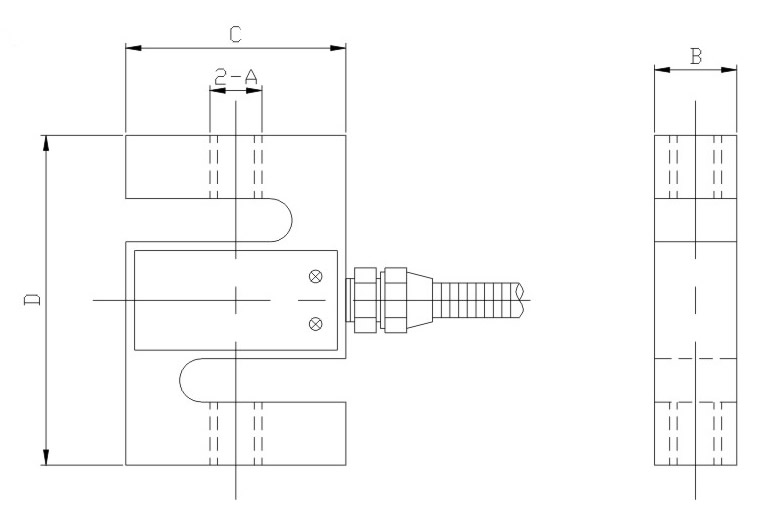

外形尺寸
量程 | A | B | C | D |
5-50kg | M8×1.25 | 12.7 | 50.8 | 63.5 |
100-300kg | M12×1.75 | 19 | 50.8 | 76.2 |
500kg-1t | M12×1.75 | 25.4 | 50.8 | 76.2 |
2-5t | M18×1.5 | 25.4 | 76.2 | 108 |
