一、产品概述

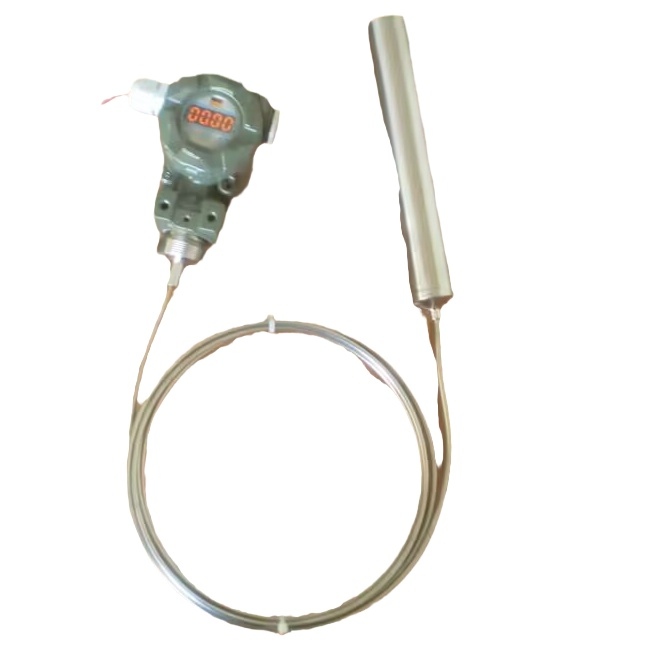

AC-L2X集气筒液位变送器(气体导压式，用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。
二．产品用途
AC-L2X集气筒液位变送器特别适合于高温、腐蚀性液体和污水的测量。
三．主要特点:
传感器不接触被测介质，可靠性高，独特的转换电路，性能稳定，过电压反极性保护，零位满度现场可调节，稳定性好，优于0.2%FS/年
四、技术参数
常规 | 数 值 | 备 注 |
液位量程 | 在杆式300～5000mm 缆式2～20m之间的一切液位范围 | 1mH2O=9.81kPa |
工作压力 | 0--32MPa |
|
破坏压力 | 4倍额定压力 |
|
精 度 | ±0.1%F.S，±0.25%F.S，±0.5%F.S |
|
稳定性 | 典型值0.25%F.S, 最大值：0.4%F.S |
|
使用温度 | －70℃~250℃ |
|
补偿温度 | －20℃~120℃ |
|
兼容介质 | 与聚四氟乙烯、陶瓷、ABS兼容的所有腐蚀性介质 |
|
电容量范围 | 最小值30PF 最大值1000PF内可调整 |
|
电器性能 | 二线 | 三线 | 四线 |
|
输出信号 | 4~20mA | 0~20mA | 0~20mA | 也可以0~10mA |
0~10Vdc | 0~10Vdc | 也可以0~5Vdc |
供电电源 | 12~30Vdc | 12~30Vdc | 12~30Vdc |
|
现场显示 | LED | LCD | 无显示 |
|
负载电阻 | (U-10)/0.02(Ω | 电流型：(U-10)/0.02(Ω)；电压型：＞100K Ω |
|
绝 缘 | ＞100M Ω@50V |
|
电器连接 | 2088工业外壳，外壳防护IP65 |
|
压力接口 | 投入式缆式，投入式杆式 |
|
压力形式 | 表压G，密封表压S，绝压，差压DP |
|
认证项目 | ExibIIBT6 |
|
电磁兼容性 | 电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2 |

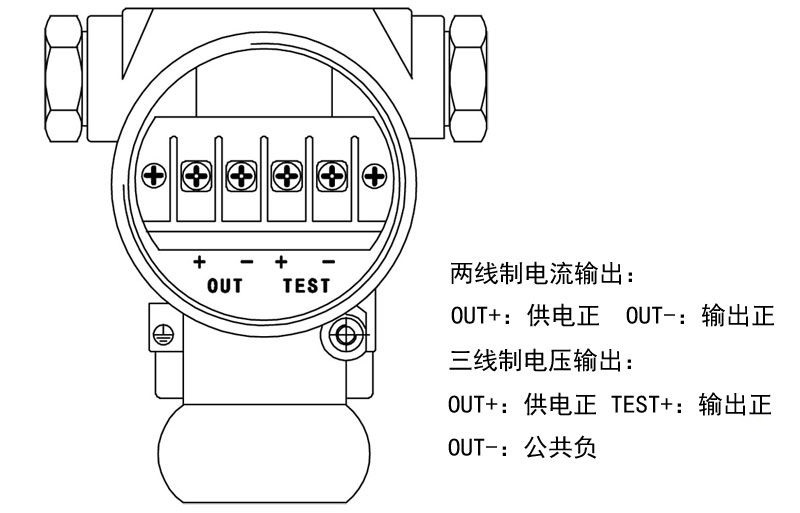

五、接线方式
两线电流 | OUT+：电源正 | OUT-：电源负(输出正) | TEST+：空 | TEST-：空 |
三线电压 | OUT+：电源正 | OUT-：电源负(公共负) | TEST+：输出正 | TEST-：空 |
五．产品选型
AC-L2X | 集气筒液位变送器(气体导压式，用于高温、腐蚀性液体、污水等) |
| 代号 | 量程范围 |
X | 0~1.5m…50mH2O |
| 代号 | 精度等级 |
Ⅱ | 0.3 |
Ⅲ | 0.5 |
| 代号 | 输出信号 |
E | 4~20mADC |
K1 | 0~10mADC |
K2 | 0~5VDC |
K3 | 1~5VDC |
| 代号 | 插入杆长度 |
Lm | 单位米 |
| 代号 | 选型 |
M1 | 线性指示表 |
M2 | LCD数字显示表 |
i | 本安型iaIICT6 |
Z3 | 智能三按健型 |
Z4 | HART型 |
| 代号 | 过程连接形式 |
B2 | 螺纹安装式M27×2 |
B3 | 不锈钢法兰DN50PN0.6 |
Y | 用户约定 |
AC-L2X(0-5m) Ⅲ E Lm(7m) iZ4B2 选型举例 |
